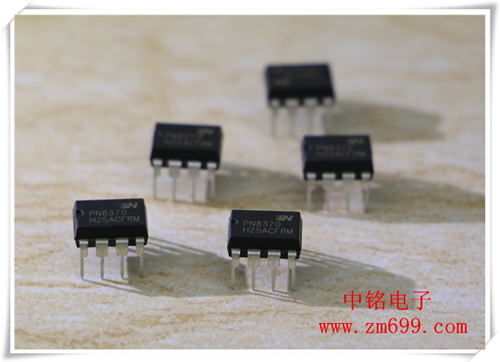

开关电源芯片的工作原理

文章出处：责任编辑：作者：人气：-发表时间：2017-10-19 15:51:00【大中小】

开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将50Hz 变为高频那开关电源就没有意义！！开关变压器也不神秘．就是一个普通的变压器！这就是开关电源。

　　开关电源，是通过电子技术实现的，主要环节：整流成直流电——逆变成所需电压的交流电（主要来调整电压）——再经过整流成直流电压输出。

　　开关电源的结构中由于中间没有变压器和散热片，因而体积非常小。同时，开关电源内部都是电子元件，效率高、发热小。虽然，具有电磁干扰等缺点，但现在的屏蔽技术已经非常到位。

　　开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有。

　　简单地说,开关电源的工作原理是:

　　1.交流电源输入经整流滤波成直流;

　　2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;

　　3.开关变压器次级感应出高频电压,经整流滤波供给负载;

　　4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.

　　交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小, 但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护, 否则可能会烧毁开关电源。
