芯朋微代理商提供输出功率15.6W工业辅助电源方案-PN8712H

文章出处:责任编辑:作者:人气:-发表时间:2024-10-31 08:44:00【



芯朋微代理商提供输出功率15.6W工业辅助电源方案-PN8712H

一、概述

PN8712H内部集成了脉宽调制控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。非常适合工业辅助电源、电源适配器等应用。PN8712H芯片内置智能高压启动模块,无需启动电阻。芯片内部集成误差放大器,可设计于反激非隔离或者隔离应用环境,满足不同的应用需求。芯片通过PWM模式,降频模式、BM模式三种工作模式混合调节,以及特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。驱动优化和频率调制使得芯片具有良好的EMI表现。同时,PN8712H提供了极为全面和性能优异的智能化保护功能,包括过载保护、逐周期过流保护、VDD过压保护、CS短路保护、过温保护。



二、特征

内置800V高雪崩能力的功率MOSFET

集成误差放大器,支持非隔离反激应用

内置高压启动电路

内置软启动功能

提高系统效率的降频技术

改善EMI的频率调制技术

内置线电压补偿和斜坡补偿。

优异全面的保护功能

  过载保护(OLP)

  逐周期过流保护(0CP)

  VDD过压保护(VDD 0VP)

  CS短路保护(CSS)

  过温保护(OTP)



三、应用领域

白色家电、个人电脑.服务器等应用中辅助电源

电源适配器

开放式电源



四、封装 订购信息

五、原理图

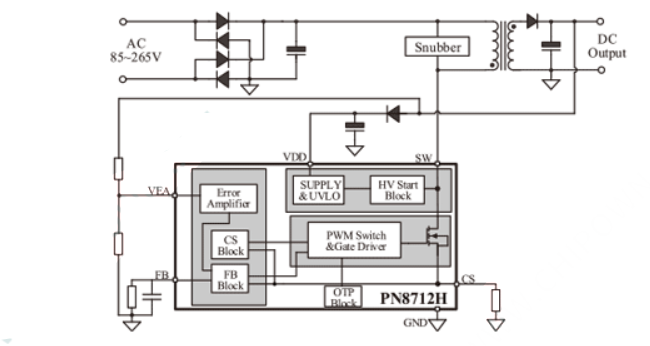

六、典型应用

工业辅助电源方案应用资料及参考手册请咨询芯朋微代理商东莞市中铭电子,专业的FAE提供技术支持服务。
