无需变压器的低成本非隔离式ACDC开关电源芯片降压转换器方案

文章出处：责任编辑：作者：人气：-发表时间：2017-09-05 11:36:00【大中小】

非隔离AC-DC开关电源芯片降压电路，一般都是BUCK电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。其典型电路方式包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。

1）220V转5V降压电路：输入12~380Vac，输出5V/500mA

它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。

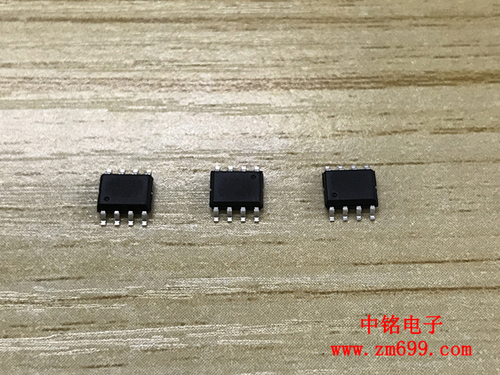

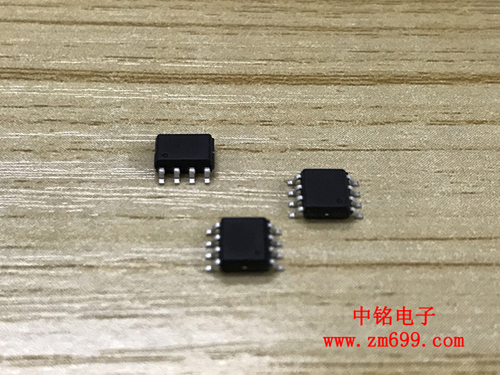

220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

2）220V转12V降压电路：输入32~380Vac，输出12V/500mA

电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。

220V转12V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

3）220V转24V降压电路：输入32~380Vac，输出24V/500mA非隔离AC/DC电源

通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。

220V转24V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
