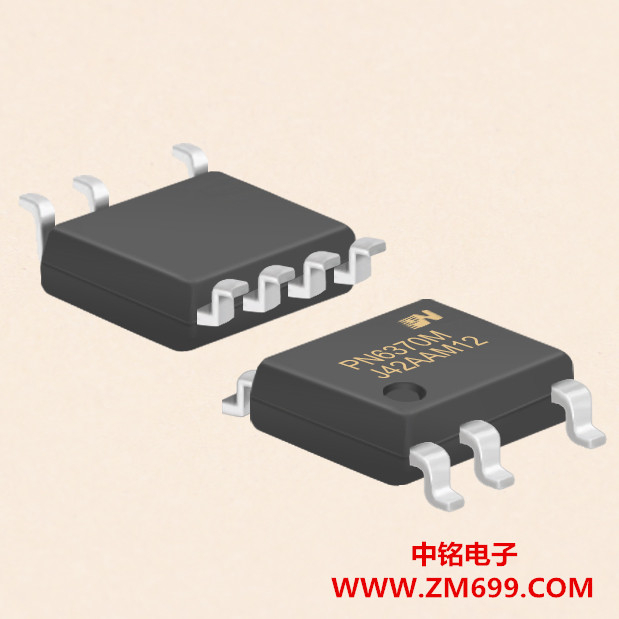

待机功耗准谐振原边反馈交直流转换器-PN6370M

一、概述

 PN6370M六级能效集成待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6370M为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC ）小于30mW。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护,同时还集成AC电压过压保护功能，可通过系统分压电阻调节。

二、特性

 u 内置690V高雪崩能力智能功率MOSFET

u 内置高压启动电路，小于30mW空载损耗（230VAC ）

 u 采用准谐振与多模式技术提高效率，满足6级能效标准

u 全电压输入范围±5%的CC/CV精度

u 原边反馈可省光耦和TL431

u 恒压、恒流、输出线补偿外部可调

u 无需额外补偿电容

u 无音频噪声

u 智能保护功能

l 过温保护(OTP)

l VDD欠压&过压保护(UVLO&OVP)

l 逐周期过流保护(OCP)

l CS开/短路保护(CSO/SP）

    l 开环保护(OLP)

l AC电压过压&欠压保护（OVP&BO）

 三、应用领域

     * 开关电源适配器

   * 电池充电器

   * 机顶盒电源

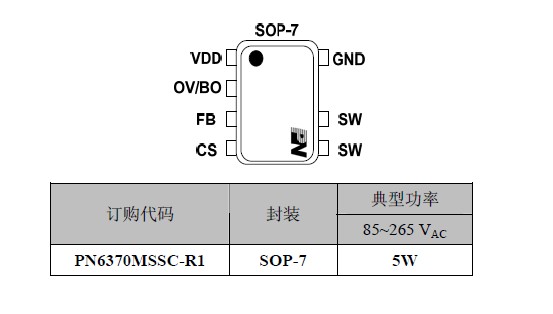

四、封装/订购信息

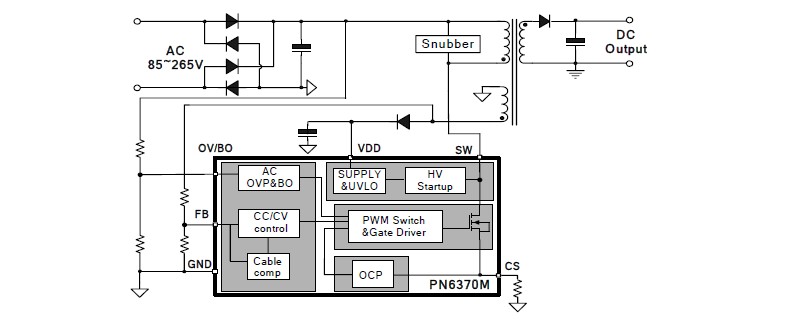

五、典型应用电路
