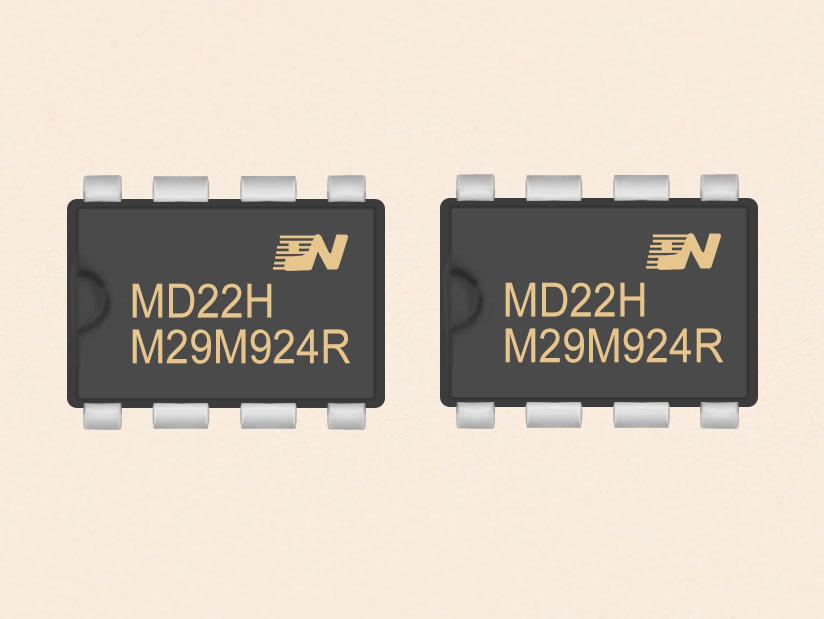

低待机功耗离线式开关电源IC--MD22H

  (可替代进口品牌ST,型号：Viper22A,封装形式：DIP,替换说明：兼容，不改PCB,不改外围参数，低功耗，lvdd=0.6mA.)

一 概述

MD22H芯片内部集成了脉宽调制控制器和800V高雪崩能力智能功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护和软启动功能。间歇工作模式能够降低系统处于待机模式时的功耗；抖频技术有助于EMI特性。该芯片还内置高压启动模块，保证系统能迅速启动。(可替代进口品牌ST,型号：Viper22A,封装形式：DIP,替换说明：兼容，不改PCB,不改外围参数，低功耗，lvdd=0.6mA.)

二 特性

■ 内置800V高雪崩能力智能功率MOSFET
■ 满足85~265V宽AC输入工作电压
■ 全电压半封闭式稳态输出功率10W
■ 抖频技术EMI特性
■ 间歇工作模式
■ 软启动
■ 内置高压启动电路
■ 保护功能
 * 过流保护（OCP）
 * 过温保护（OTP）
 * VDD过压保护

三 应用

■ 电磁炉电源
■ 小家电辅助电源
■ 机顶盒电源

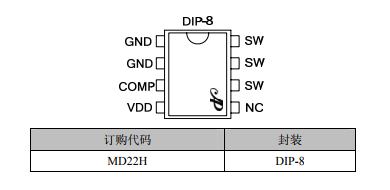

四 封装

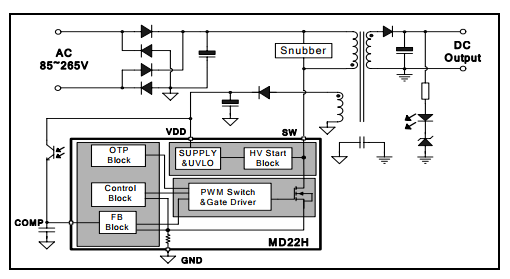

五 应用电路图
