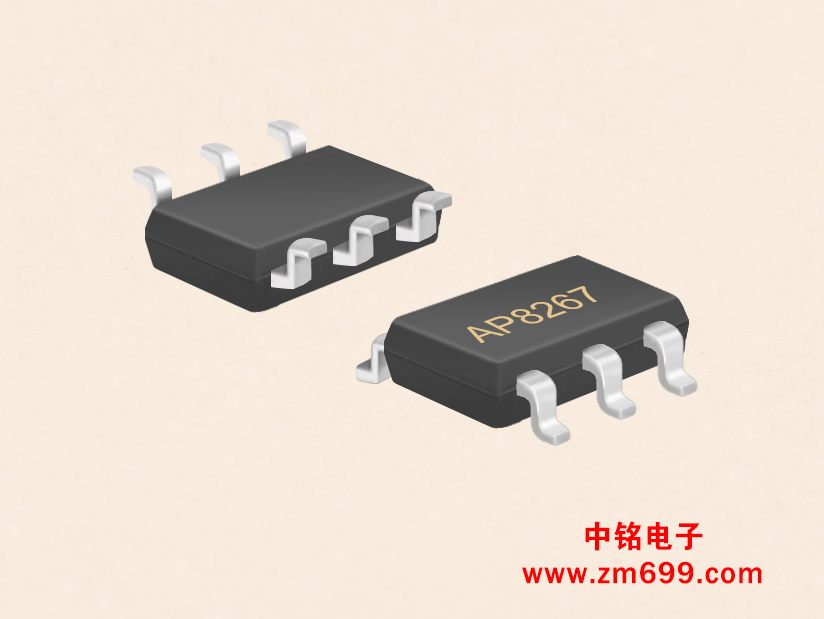

电流模式PWM控制芯片--AP8267

一、概述

  AP8267是高度集成的电流模式PWM控制芯片，具有高性能、低待机功耗、低成本等特点。AP8267内置绿色降频工作模式，根据负载情况调节工作频率，减少了开关损耗，从而获得较低的待机功耗和较高的转换效率，同时集成了峰值功率模块，通过升频电路可有效的减小变压器的磁通和磁芯体积。AP8267提供了丰富的保护，包括:逐周期过流保护，VDD过压保护，欠压锁存，过温保护，输出过压保护，过载保护，输出二极管短路保护，同时具有软启动和间歇工作模式功能。.一旦出现故障，芯片进入自动重启状态直至故障排除。

二、特征

u 专利的频率抖动技术提高EMI性能

u 绿色降频工作模式

u 峰值功率功能（Peak-Ｌoad）

u 无音频噪声

u 内部集成斜率补偿功能

u 线电压补偿技术

u 软启动功能

u 全面的保护功能包括

² 逐周期过流保护

² 过载保护

² VDD过压保护

² 输出过压保护

² 输出二极管短路保护

² 过温保护

三、应用领域

u 机顶盒电源

u 电源适配器

u 打印机电源

u 开放式离线开关电源

四、极限工作范围

VDD工作电压…………………………………………………………………………………......................-0.3~28V

FB输入引脚电压…………………………………………………………………………………………………….-0.3~7V

CS输入引脚电压…………………………………………………………………………………………………….-0.3~7V

RT输入引脚电压…………………………………………………………………………………………………….-0.3~7V

VCC箝位电压……………………………………………………………………………………………………......32V

VCC箝位电流………………………………………………………………………………………………………….10Ma

人体模式ESD能力…………………………………………………………………………………………………2000V

机械模式ESD能力…………………………………………………………………………………………………200V

结工作温度…………………………………………………………………………………………………………….-40~150摄氏度

存储温度范围…………………………………………………………………………………………………………-55~150摄氏度

管脚焊接温度（10秒）……………………………………………………………………………………………260摄氏度

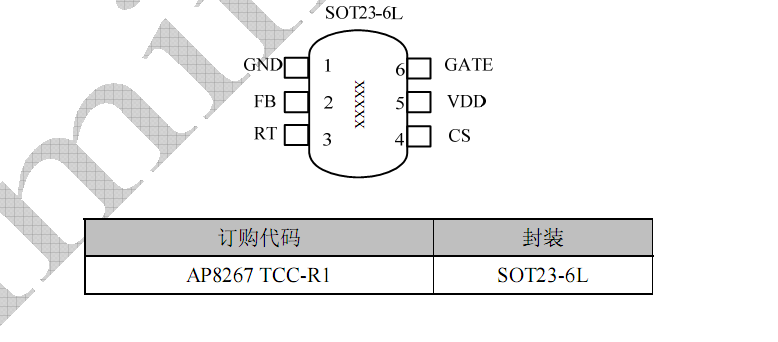

五、封装/订购信息

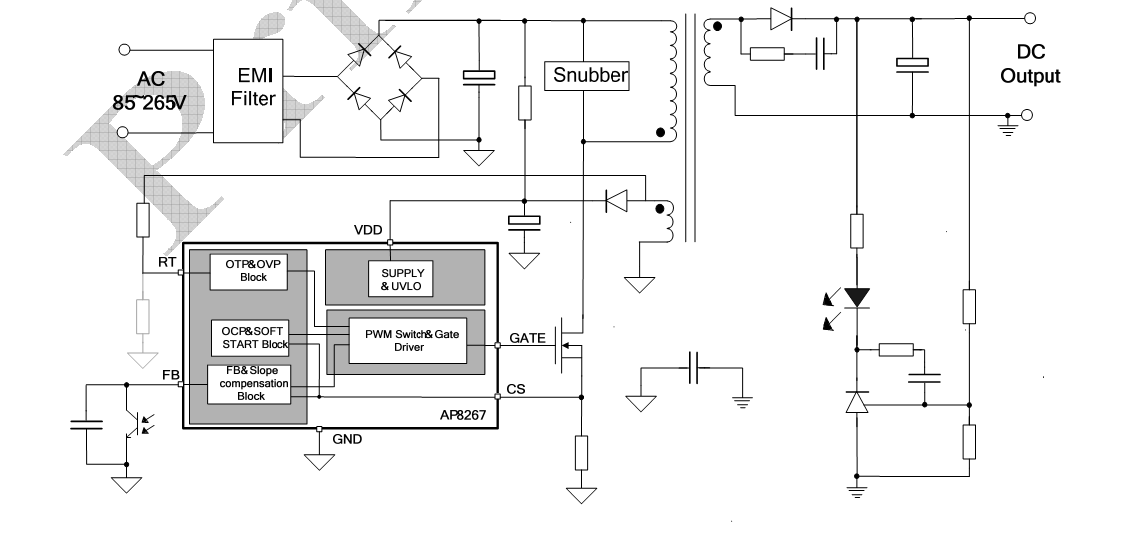

六、应用电路
