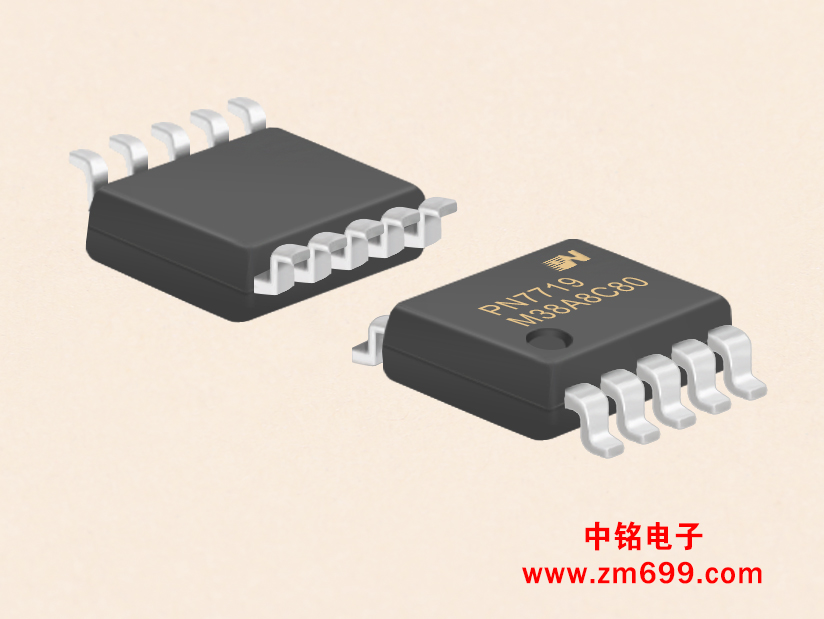

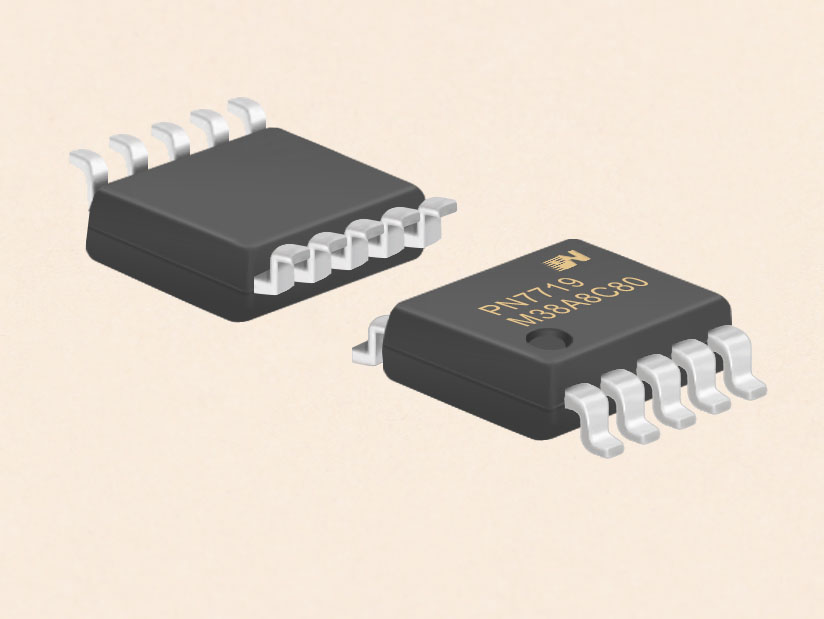

低功耗睡眠模式的四通道直流马达驱动芯片--PN7719
一 概述
PN7719是一款具有功耗睡眠模式的四通道直流马达驱动芯片，其可以控制马达进入正转、反转和功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护等功能。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.6ohm，低侧导通电阻0.4ohm。（注：替代国际一线品牌安森美LB1909MC PIN TO PIN）
二 特性
■宽电源电压范围：5V～24V
■低导通电阻（HS：0.6ohm；LS：0.4ohm）
■正转、反转和睡眠模式
■睡眠电流：IVCC<100nA（ENA=“ L”）
■输入管脚兼容5V和3.3V控制信号
■每个H桥可提供1.5A的峰值电流，0.8A的平均电流
■异常保护反馈功能，异常保护包括：
(1)电源欠压保护
(2)内置过温保护
(3)内置输出短路保护
三 应用
■智能电表
■智能门锁
■家电
■摄像头
■直流步进电机

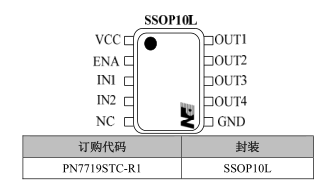

四 封装

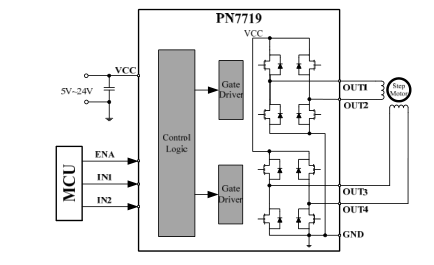

五 应用电路图
.jpg){kind=small}
