芯朋微外部限流可调的两通道直流马达驱动芯片--PN7707

一 概述

PN7707是一款具有低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能，并且可以将错误状态反馈给MCU，保障马达工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.3ohm，低侧导通电阻0.3ohm。(注：PN7707替代DRV8872国际一线品牌PIN TO PIN.)

二 特性

宽电源电压范围：2.7V～45V
低导通电阻（HS：0.3ohm；LS：0.3ohm）
正转、反转、刹车和睡眠模式
低睡眠电流：IVCC<10uA（IN1=IN2=0V，维持1ms 以上）
输入管脚兼容5V和3.3V控制信号
提供3.6A峰值工作电流
异常保护反馈功能，异常保护包括：
电源欠压保护
内置过温保护
内置输出短路保护

三 应用

智能电表
智能门锁
家电
摄像头
直流有刷电机应用

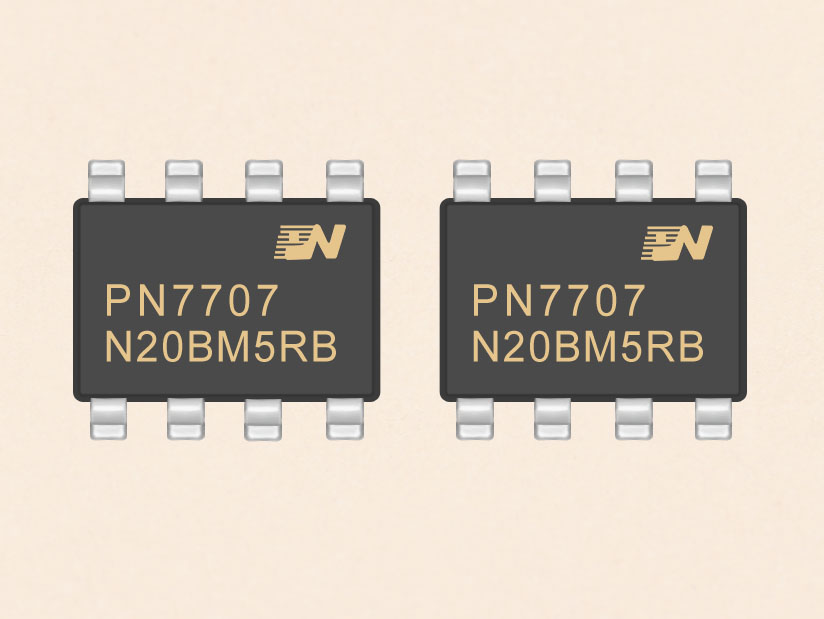

四 封装

五 应用电路图
