高压供电驱动芯片--PN7008A/B
一 概述
The PN7008 is a high voltage, high speed power MOSFET and IGBT driver. The floating channel driver can be used to drive two N-channel power MOSFET or IGBT independently which operates up to 600 V. Logic inputs are compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output drivers feature a high pulse current buffer stage designed for minimum driver cross conduction. Propagation delays are matched to simplify use in high frequency applications. It has two versions PN7008A & PN7008B.
二 特性
* Fully operational to +600V
* 3.3V logic compatible
* dV/dt Immunity ±50V/nsec
* Floating channel designed for bootstrap operation
* Gate drive supply range from 12V to 20V
* Output Source / Sink Current Capability 450mA / 900mA (at Vcc = 15V)
* Independent Logic Inputs to Accommodate All Topologies
* -6V negative Vs ability
* Matched propagation delay for both channels
三 应用
* Small and medium-power motor driver
* Power MOSFET or IGBT driver
* Half−Bridge Power Converters
* Full-Bridge Power Converters
* Any Complementary Drive Converters

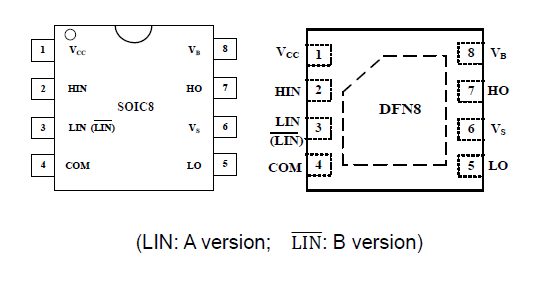

四 封装
.png)

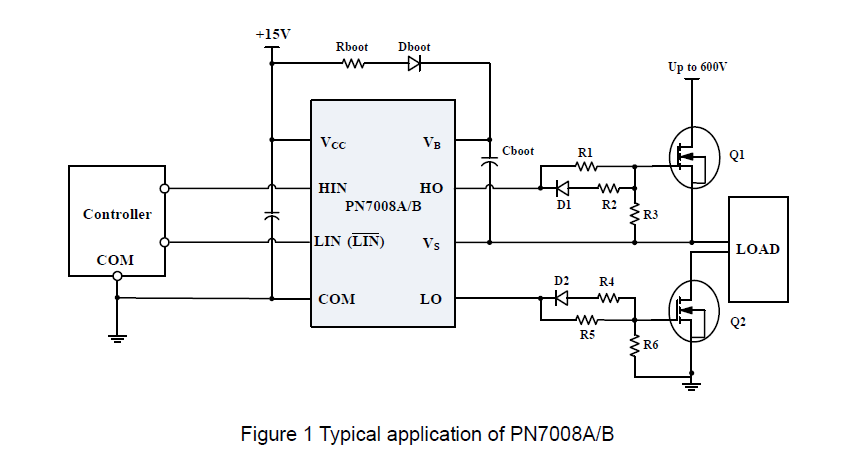

五 典型应用
.png)
.jpg){kind=small}
