带LED驱动、EEPROM、12bit-ADCOPA的触控MCU

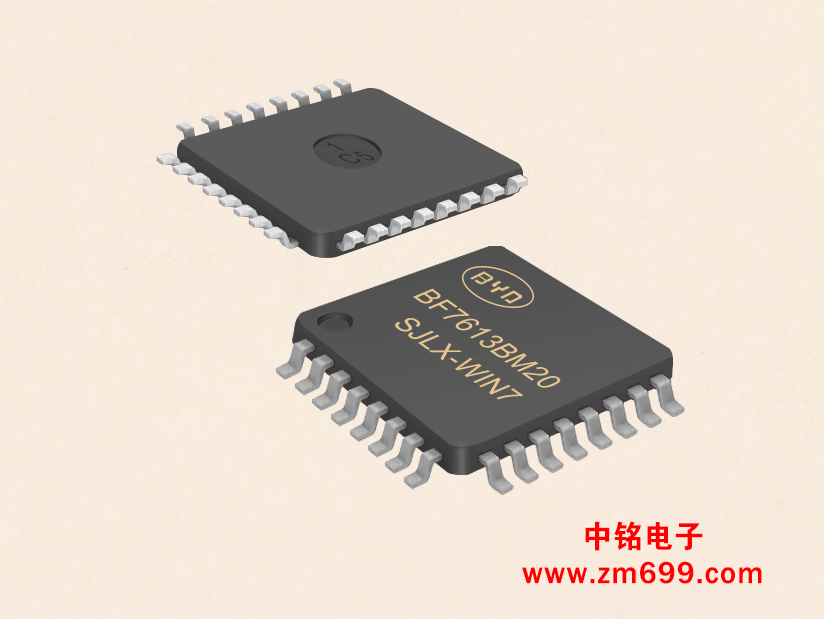

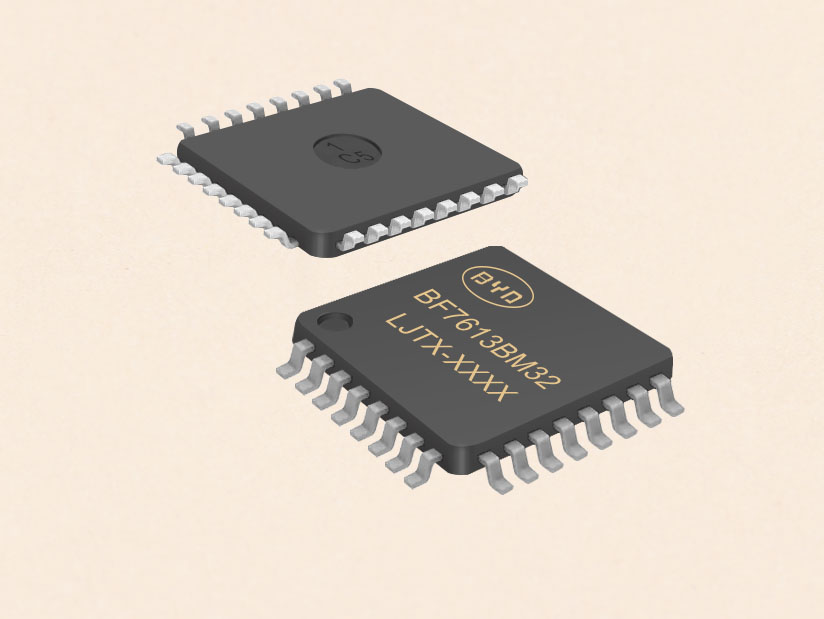

                  BF7613BMXXP触摸芯片

一 概述

BF7613BMXXP-SJLX触摸芯片采用8051内核，1T指令周期，基于标准8051指令流水线结构。相比于标准的8051(12T)指令周期，具有快的运行速度，同时兼容标准8051指令。
BF7613BMXXP-SJLX包含外设有看门狗、LED串行点阵驱动、按键检测、IIC、UART、低电压检测、掉电复位、3个16-bitPWM、Timer0、Timer1、Timer2、12-bit逐次逼近ADC、低功耗模式等。BF7613BMXXP-SJLX集成的电容检测通道，它可以用来检测近距离感应或者触摸。其内置MCU，可灵活配置;通过配置可实现按键、滚轮、滑条等多种应用。按键都能独立运行，并且每个按键都能通过对相应的功能寄存器来调节灵敏度。

二 特性

内核:8051，1T指令周期
工作频率12MHz、6MHz、4MHz、1MHz时钟偏差+1%@-20°℃~65°C.5V
+3%@-40°℃~105°C.5V
存储器
FLASH:32K Bytes

类EEPROM:2*512Bytes
SRAM:256Bytes(data)+1024 Bytes(xdata)支持4KBOOT功能区

时钟源，复位和电源管理内部低速时钟LIRC:32kHz

时钟偏差+20%@-25°℃5V
+35%@-40°℃~105°C.5V
*内部高速RC振荡器:1MHz
外部晶体振荡器:32768Hz
*8种复位，其中掉电复位(BOR)，支持5档
掉电复位21V/2.8V/3.3V/3.7V/4.2V低电压检测:2.4V/2.7V/3.0V/3.3V/
3.6V/3.9V/4.2V可选 I0
均支持内置上拉电阻47k，其中PB0~PB7内置上/下拉电阻33k
*大灌电流口(PB0~PB7)
支持器件外设功能复用
所有IO口都支持外部中断功能，INT0~2外部中断(上升沿、下降沿、双沿)，INT3共用中断源(上升沿、下降沿)

*通信模块
UART通信(UART/1)，支持IO映射 IIC硬件从机通信，支持100/400kHz16-bitPWM
PWM0支持多组至多4路通道，同频不同占空比输出
PWM1/2支持至多2路通道，同频不同占空比输出
工作电压:2.5~55V
工作温度:-40°℃~105℃
增强型工业级，符合JESD工业级认证标准
精度12位ADC
可达26个模拟输入通道内置参考电压4V1路运放
输出可以给ADC采样中断
两级中断可选
ADC，CSD，LED，INT0/1/2/3，IIC LVDT，Timer0~2，WDT，UARTO/1定时器
2个16位TimerO/1，1个32位Timer2
Timer2时钟源为内部低速时钟LIRC32k或外部32768Hz晶振
看门狗定时器，溢出时间18ms到2.304s LED Driver
4x4、4x5、5x6、6x7、7x7、7x8、8x8点阵驱动
LED0~LED8扫描顺序可配置

低功耗模式
空闲模式和休眠模式
休眠，功耗3.5uA@5V典型触摸按键
各按键的灵敏度可独立设置电容按键，均可复用为GPIO

两线烧录单线调试仿真接口

封装:SOP20/SOP28
