内置启动电路,原边反馈交直流转换器--PN6775H

一 概述

PN6775H集成待机功耗原边控制器及高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6775H为原边反馈工作模式，可省略光耦和TL431。内置启动电路，可实现芯片空载损耗（230VAC）小于50mW。在恒压模式，采用多模式技术音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

二 特性

■ 内置800V高雪崩能力智能功率MOSFET
■ 内置启动电路，小于50mW空载损耗（230VAC）
■ 采用多模式技术提高了效率，满足6级能效标准
■ 电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
--过温保护(OTP)
--VDD欠压&过压保护(UVLO&OVP)
--逐周期过流保护(OCP)
--CS开/短路保护(CSO/SP）
--开环保护(OLP)

三 应用

■ 开关电源适配器
■ 电池充电器
■ 家电电源

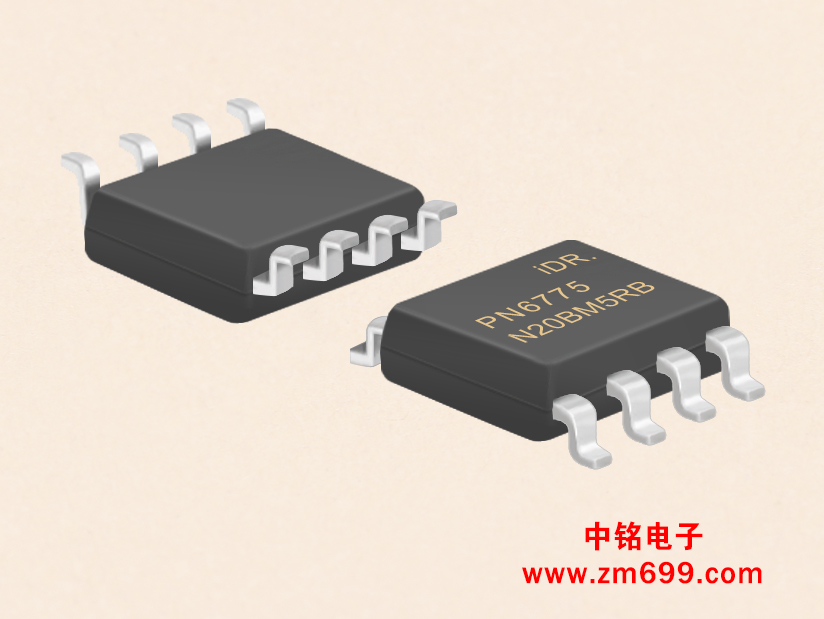

四 封装

五 应用电路图
