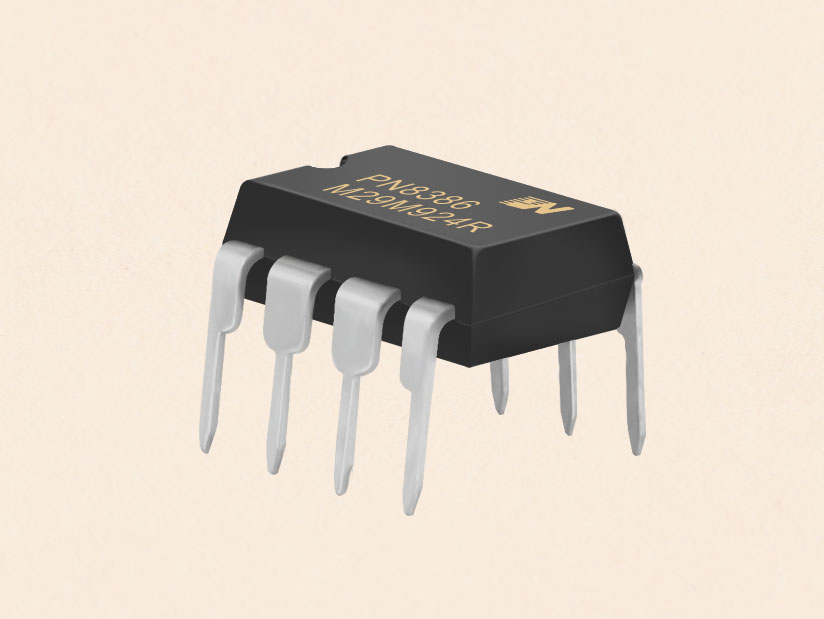

原边反馈机顶盒开关电源适配器电源芯片-PN8386

型号：PN8386

一、产品应用

二、概述

PN8386集成待机功耗准谐振原边控制器及650V高雪崩能力功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载（264VAC）小于50mW,在恒压模式，采用准谐振与多模式技术提高并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率，在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供的智能保护功能，包含逐起过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

三、特性

  内置650V高雪崩能力智能功率MOSFET

  内置高压启动电路，小于50mW空载损耗（264VAC）

  采用准谐振于多模式技术提高效率，满足6级能效标准

  全电压输入范围±5﹪的CC/CV精度

  原边反馈可省光耦和TL431

  恒压、恒流、输出线补偿外部可调

  无需额外补偿电容

  无音频噪声

  智能保护功能

l  过温保护  (OTP)

l  VDD的欠压及过压保护 （UVLO＆OVP）

l  逐周期过流保护  (OCP)

l  CS开/短路保护 （CSO/SP）

l  开环保护(OLP)

四、应用领域

开关电源适配器

电池充电器

机顶盒电源

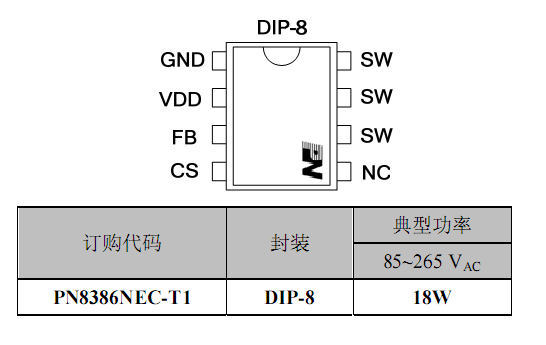

五、封装/订购信息

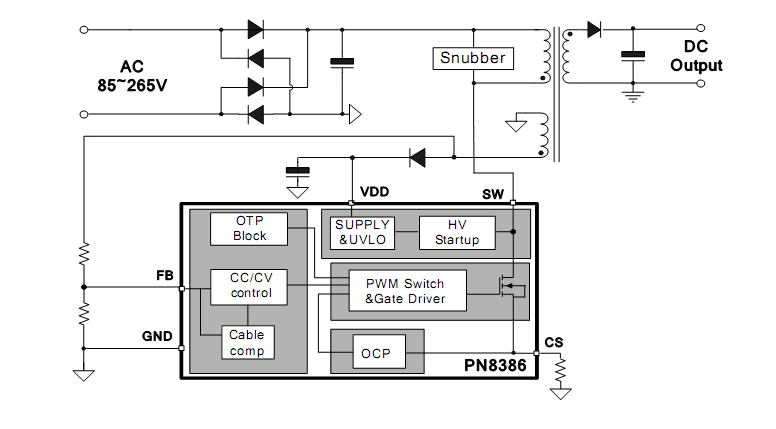

六、典型应用电路
