基于P衬底、P外延的高压、高速功率MOSFET和IGBT驱动芯片--PN7103
一 概述
PN7103是一款基于P衬底、P外延的高压、高速功率MOSFET和IGBT驱动芯片。其浮地通道能工作在600V的高压下，可用于驱动2个N型功率MOSFET或IGBT组成的半桥结构。该芯片逻辑输入电平兼容3.3V的CMOS或LSTTL逻辑输出电平。输出具有大电流脉冲能力。传输延时具有匹配性，以简化在高频下的应用。
二 特性
*高压范围达+600V
*3.3V逻辑兼容
*抗dV/dt能力±50V/nsec
*自举工作的浮地通道
*栅驱动电压范围10V～20V
*低侧欠压保护（UVLO）功能
*输出拉灌电流能力300mA/600mA
*独立的逻辑输出以适应所有的拓扑结构
*抗-5V瞬态负Vs能力
*高低侧通道均延时匹配
*3.3V逻辑兼容
*抗dV/dt能力±50V/nsec
*自举工作的浮地通道
*栅驱动电压范围10V～20V
*低侧欠压保护（UVLO）功能
*输出拉灌电流能力300mA/600mA
*独立的逻辑输出以适应所有的拓扑结构
*抗-5V瞬态负Vs能力
*高低侧通道均延时匹配
三 应用
*中小型功率电机驱动
*功率MOSFET或GBT驱动
*半桥功率逆变器
*全桥功率逆变器
*功率MOSFET或GBT驱动
*半桥功率逆变器
*全桥功率逆变器

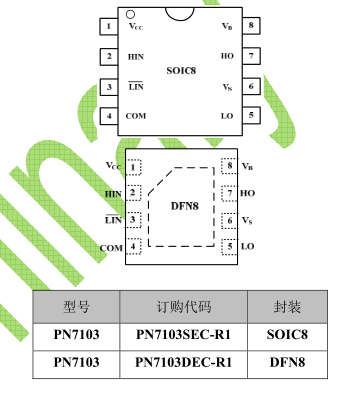

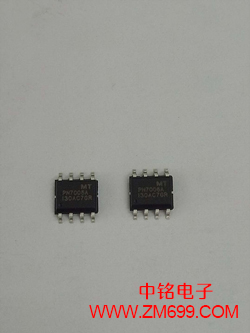

四 封装

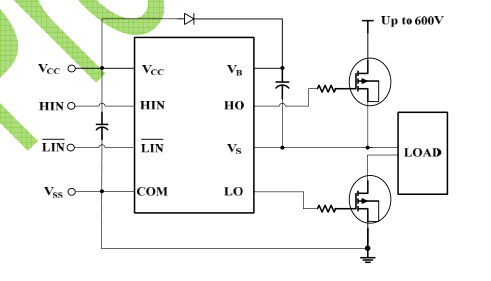

五 应用电路图
.jpg){kind=small}
